Преобразователи частоты многоуровневые 250кВт – 5,6МВт

Преобразователи частоты многоуровневые 250кВт – 5,6МВт

ПЧВМ 1600 кВт

Схема ПЧВМ

Установка ПЧВМ на объекте

↑

Позвоните,
чтобы подобрать оборудование

Отдел продаж
+7 (4862) 51-03-07
Техническая поддержка
+7 (4862) 51-03-02

Серия (модификация): ЭИН-ПЧВМ

Диапазон мощностей: 250кВт…5,6 МВт

Рабочее напряжение: 3 кВ, 6 кВ, 10 кВ

Гарантийный срок эксплуатации: 2 года

Высокое значение КПД за счет исключения потерь в трансформаторах.

Отличный гармонический состав выходных токов и напряжений без использования синусных фильтров.

Отсутствие ограничений на длину кабеля подключения двигателя.

Возможность каскадного пуска нескольких двигателей.

Описание
Технические характеристики
Документация
Дополнительное оборудование
Опросный лист

Преобразователи частоты серии ЭИН-ПЧВМ построены по новейшей схеме многоуровневого преобразования энергии. Конструкция преобразователя частоты серии ПЧВМ использует группу низковольтных ячеек, питаемых от гальванически развязанных источников переменного трехфазного напряжения. Каждая ячейка представляет собой однофазный низковольтный преобразователь частоты. Высокое выходное напряжение получается в результате сложения выходных напряжений ячеек. Использование в конструкции хорошо зарекомендовавших себя диодно-тиристорных и IGBT модулей 17 класса позволило добиться высокой надежности и превосходных массо-габаритных показателей преобразователя.

Области применения

насосы
вентиляторы
компрессоры
системы промышленного кондиционирования
мельницы, мешалки и дробилки
центрифуги и сепараторы

Преимущества

высокий коэффициент полезного действия;
использование сухого многообмоточного трансформатора с фазовращением позволяет получить эквивалентную 18-пульсную схему выпрямления по отношению к питающей сети, что гарантирует высокий коэффициент мощности и минимальный уровень гармонических составляющих потребляемого из сети тока;
высокий коэффициент мощности по отношению к питающей сети позволяющий использовать в качестве источника энергии автономные генераторы, не создавая избыточного запаса по реактивной мощности источника!
минимальный уровень гармонических составляющих выходного тока и напряжения без использования синусных фильтров позволяет значительно уменьшить потери в электроприводе и не накладывает ограничения на длину кабеля подключения;
задание произвольного закона U/f обеспечивает возможность создания высоких пусковых моментов;
сохранение работоспособности привода при глубоких провалах напряжения питающей сети;
возможность «подхвата» – автоматического повторного безударного включения преобразователя на вращающийся двигатель;
возможность каскадного пуска нескольких двигателей;
возможность торможения двигателя постоянным током.

Структура условного обозначения преобразователя (согласно ГОСТ 26284-84):

ПЧВМ	–	Т	Т	П	Т	–	х	–	Х	–	50	–	УХЛ4	–	ЭИН
(1)		(2)	(3)	(4)	(5)		(6)		(7)		(8)		(9)		(10)

(1) – Тип изделия: преобразователь частоты высоковольтный многоуровневый

(2) – Род тока на входе: Т - трехфазный

(3) – Род тока на выходе: Т - трехфазный

(4) – Способ охлаждения: П – принудительное

(5) – Вид полупроводниковых элементов силовой схемы: Т - транзисторы

(6) – Значение номинального выходного тока, А

(7) – Значение номинального выходного напряжения, В

(8) – Значение номинальной выходной частоты, Гц

(9) – Климатическое исполнение и категория размещения по ГОСТ 15150

(10) – Код производителя: ЭИН – ООО «Электротекс-ИН»

Состав

В состав преобразователя частоты серии ЭИН-ПЧВМ входят:

входной сухой многообмоточный трансформатор;
многоуровневый высоковольтный преобразователь частоты;
шкаф управления и защиты;
пульт дистанционного управления.

Для обеспечения возможности каскадного пуска двигателей и/или переключения работы двигателя на работу от сети (постановка на сеть), ПЧВМ может комплектоваться выходным (моторным) дросселем.

Основные характеристики
Функции управления
Функции защиты
Входы и выходы

Показатели надежности
Конструкция
Габаритные и установочные размеры

Основные характеристики
Напряжение на входе (U_ВХ)			3кВ (6кВ, 10кВ) ± 10%, 50(60) Гц ± 2,5%, 3 фазы
Выходное напряжение			3 фазы, диапазон изменения амплитуды: 0…100% UВХ; диапазон изменения частоты основной гармоники: 0,1…120 Гц
Точность поддержания выходной частоты			±0,1 Гц
Напряжение питания собственных нужд			380 В ^+10%_-15%, 3 фазы, глухозаземленная нейтраль
Номинальная мощность, кВт		250	315	500	630	800	1000	1250	1600	2000	2500	3150	3550	4000	4500	5000	5600
Номинальный ток, А	3 кВ	61	77	125	155	195	245	300	385	480	600	760	855	—	—	—	—
	6 кВ	30	37	60	85	95	120	150	190	240	300	375	425	475	540	600	675
	10 кВ	19	24	37	47	60	75	90	115	145	180	230	255	290	325	360	405
Коэффициент мощности на входе		не менее 0,95
КПД		не менее 0,98 (в номинальном режиме)
Перегрузочная способность		110% номинального тока при продолжительности нагрузки 300 с и времени усреднения 10 минут

Вверх

Функции управления
Способ управления	скалярное управление по характеристике U/f (задается пользователем по 10 точкам)
Разгон/торможение	тип характеристики: характеристика пользователя (4 диапазона); время разгона/торможения 0…5000 с; настраиваемая стартовая частота; торможение постоянным током
Режимы регулирования	прямое управление выходной частотой; ПИД-регулирование
Источники задания частоты (или параметра для ПИД-регулирования)	пульт управления; внешние управляющие контроллеры; аналоговые входы; дискретные входы; встроенные часы реального времени.
Основные функции	ограничение минимальной и максимальной частоты; пропуск резонансных частот (4 зоны резонанса); автоматический перезапуск преобразователя; реверс; ПИД-регулирование; управление дополнительным двигателем; генераторное торможение (только при подключении внешнего тормозного резистора); торможение постоянным током; «подхват» – безударное включение на вращающийся двигатель с поиском скорости вращения; автоматическое повторное включение с выходом на заданный режим после отключения, вызванного аварией питающей сети или недопустимой перегрузкой преобразователя;

Вверх

Функции защиты
Защиты и аварии	частотное токоограничение; максимально-токовая защита; времятоковая (тепловая) защита двигателя (I²t); предотвращение обратного вращения; от недопустимого снижения нагрузки двигателя; от обрыва датчика обратной связи; от неверной последовательности срабатывания сигналов на дискретных входах; от потери связи с пультом дистанционного управления или внешним контроллером; от перегрева преобразователя; от межфазных коротких замыканий и однофазных замыканий на землю на выходе преобразователя; от кратковременного превышения входного напряжения более чем на 20% от номинального; от исчезновения или недопустимого снижения входного напряжения более чем на 20% от номинального; от дисбаланса фаз входного напряжения; от обрыва одной или нескольких фаз входного напряжения; от дисбаланса выходного тока; от неисправностей в системе питания цепей управления; от несанкционированного проникновения во внутреннее пространство шкафов преобразователя Также доступны дискретные входы для подключения внешних сигналов аварии.
Диагностика	регистрация отказов, нештатных и аварийных режимов и хранение их в энергонезависимой памяти

Функции защиты

Защиты и аварии

частотное токоограничение;
максимально-токовая защита;
времятоковая (тепловая) защита двигателя (I²t);
предотвращение обратного вращения;
от недопустимого снижения нагрузки двигателя;
от обрыва датчика обратной связи;
от неверной последовательности срабатывания сигналов на дискретных входах;
от потери связи с пультом дистанционного управления или внешним контроллером;
от перегрева преобразователя;
от межфазных коротких замыканий и однофазных замыканий на землю на выходе преобразователя;
от кратковременного превышения входного напряжения более чем на 20% от номинального;
от исчезновения или недопустимого снижения входного напряжения более чем на 20% от номинального;
от дисбаланса фаз входного напряжения;
от обрыва одной или нескольких фаз входного напряжения;
от дисбаланса выходного тока;
от неисправностей в системе питания цепей управления;
от несанкционированного проникновения во внутреннее пространство шкафов преобразователя

Также доступны дискретные входы для подключения внешних сигналов аварии.

Диагностика

регистрация отказов, нештатных и аварийных режимов и хранение их в энергонезависимой памяти

Вверх

Входы и выходы
Аналоговые входы	2 входа 0(4)÷20 мА с индивидуальной гальванической развязкой и программируемыми функциями
Дискретные входы	8 программируемых дискретных входов (беспотенциальные, типа «сухой контакт») с групповой гальванической развязкой
Релейные выходы	4 программируемых выхода (~250 VAC, 3 A или 30 VDC, 3 A) с нормально замкнутыми и нормально разомкнутыми контактами
Интерфейс связи	RS-485 c гальванической развязкой (протокол передачи данных ModBus ASCII, ModBus RTU)

Вверх

Показатели надежности
Средняя наработка на отказ	не менее 20 000 часов
Средний ресурс	не менее 50 000 часов
Гарантийный срок эксплуатации	2 года со дня ввода в эксплуатацию

Вверх

Конструкция
Тип охлаждения	воздушное принудительное
Степень защиты оболочки	IP20 – стандарт, IP21, IP23, IP31, IP54 – по заказу
Требования к окружающей среде	при транспортировке: температура от -40 °С до +50 °С при эксплуатации: температура от 0 °С до +40 °С, относительная влажность 90% при 20 °С (без конденсации влаги)

Вверх

Габаритные и установочные размеры

Конструктивно преобразователи частоты серии ЭИН-ПЧВМ выполнены в виде функционально связанных напольных шкафов двухстороннего обслуживания, со степенью защиты оболочки IP20.

Преобразователи частоты серии ЭИН-ПЧВМ имеют климатическое исполнение УХЛ4 (для установки в отапливаемых помещениях). По согласованию с заказчиком возможно изготовление изотермического модуля со встроенными системами освещения и автоматического поддержания температуры (для обеспечения климатического исполнения У1).

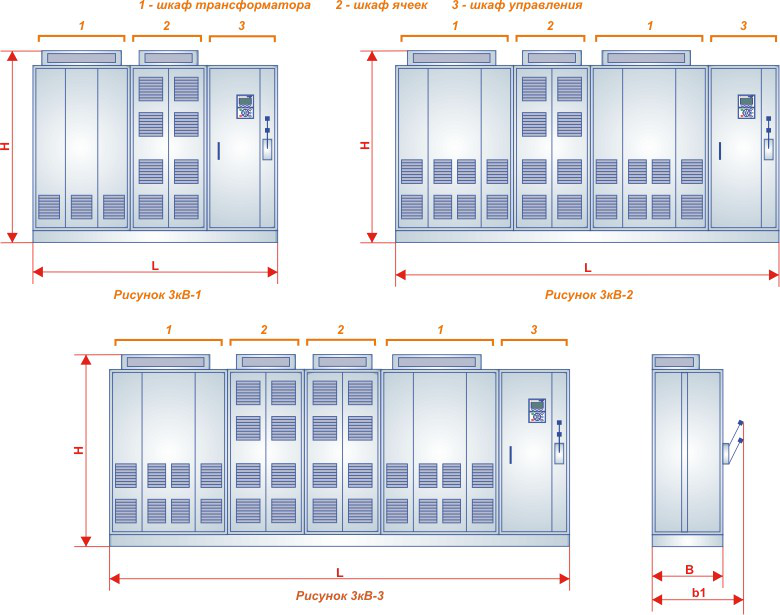

Габаритные размеры преобразователей частоты серии ПЧВМ (3 кВ)

Номинальная выходная активная мощность	Длина L, мм	Высота H, мм	Глубина B, мм	Глубина b1, мм	Масса, кг, не более	Внешний вид
250 кВт	3580	2400	1200	1500	3400	Рисунок 3кВ-1
315 кВт					3500
500 кВт					3900
630 кВт					4500
800 кВт	4350	2550	1300	1600	5200
1000 кВт					5500
1250 кВт					5800
1600 кВт					7200
2000 кВт	6900	2550	1450	1750	10000	Рисунок 3кВ-2
2500 кВт	6900	2550	1450	1750	10600	Рисунок 3кВ-2
3150 кВт	7900	2550	1450	1750	14000	Рисунок 3кВ-3
3550 кВт	7900	2550	1450	1750	15000	Рисунок 3кВ-3

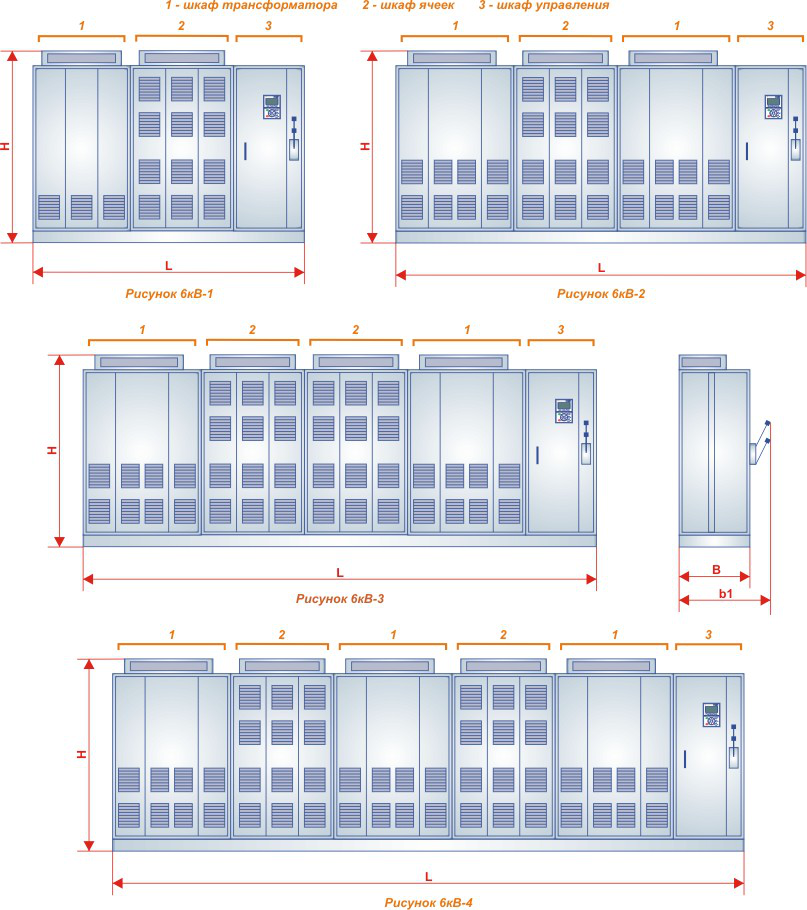

Габаритные размеры преобразователей частоты серии ПЧВМ (6 кВ)

Номинальная выходная активная мощность	Длина L, мм	Высота H, мм	Глубина B, мм	Глубина b1, мм	Масса, кг, не более	Внешний вид
250 кВт	4180	2400	1200	1500	3700	Рисунок 6кВ-1
315 кВт					3700
500 кВт					4000
630 кВт					4500
800 кВт	4950	2550	1300	1600	4900
1000 кВт					5400
1250 кВт					6100
1600 кВт					7200
2000 кВт	7500	2550	1450	1750	10600	Рисунок 6кВ-2
2500 кВт	7500	2550	1450	1750	10900	Рисунок 6кВ-2
3150 кВт	9100	2550	1450	1750	12800	Рисунок 6кВ-3
3550 кВт	9100	2550	1450	1750	13900
4000 кВт	11250	2550	1450	1750	17300
4500 кВт	11250	2550	1450	1750	19000
5000 кВт	13250	2650	1650	1850	20100	Рисунок 6кВ-4
5600 кВт	13250	2650	1650	1850	21700

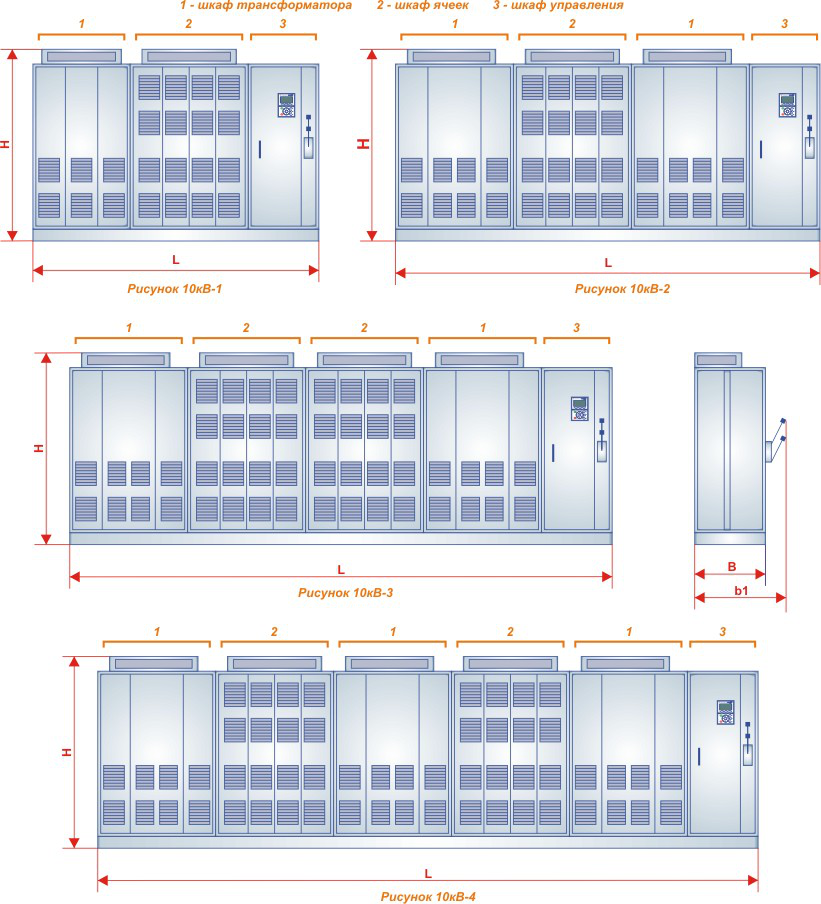

Габаритные размеры преобразователей частоты серии ПЧВМ (10 кВ)

Номинальная выходная активная мощность	Длина L, мм	Высота H, мм	Глубина B, мм	Глубина b1, мм	Масса, кг, не более	Внешний вид
250 кВт	4780	2400	1200	1500	4000	Рисунок 10кВ-1
315 кВт					4100
500 кВт					4400
630 кВт					4900
800 кВт	5550	2550	1300	1600	5100
1000 кВт					5400
1250 кВт					5800
1600 кВт					7200
2000 кВт	8100	2550	1450	1750	10100	Рисунок 10кВ-2
2500 кВт	8100	2550	1450	1750	10300	Рисунок 10кВ-2
3150 кВт	10300	2550	1450	1750	15600	Рисунок 6кВ-3
3550 кВт	10300	2550	1450	1750	16700	Рисунок 6кВ-3
4000 кВт	12450	2550	1450	1750	19500	Рисунок 10кВ-4
4500 кВт	12450	2550	1450	1750	21100
5000 кВт	14550	2650	1650	1850	22700
5600 кВт	14550	2650	1650	1850	24300

Вверх
