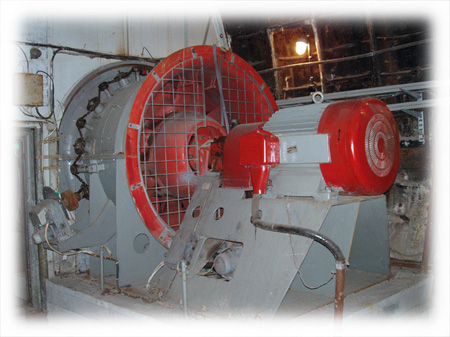

Применение преобразователей частоты и устройств плавного пуска в тягодутьевых механизмах котельных и систем вентиляции



ПроблемаПредлагаемое решениеРезультат
Пуск тягодутьевых механизмов часто сопровождается длительным протеканием высоких пусковых токов. При этом происходит существенный нагрев кабелей и старение изоляции обмоток двигателя, что приводит к снижению их срока службы. Токовые перегрузки вызывают просадки напряжения в сети, сбои в работе контактной аппаратуры и ее преждевременный выход из строя. Применение устройств плавного пуска или преобразователей частоты позволит существенно снизить вплоть до полного устранения токовые перегрузки и ударные механические перегрузки, возникающие при пуске двигателей. Увеличение срока службы контактной аппаратуры, двигателя и механизма вентилятора, снижение расходов на ремонт.
Из-за избыточной производительности механизмов, заложенной при проектировании, оборудование работает в неоптимальном режиме с низким КПД и высоким потреблением энергии. При изменении требуемого давления и расхода (или при регулировании методом шиберирования) частота вращения двигателя остается неизменной, что приводит к потерям электроэнергии и дополнительному износу оборудования. Регулирование давления и/или расхода с использованием ПИД-регулятора, встроенного в преобразователь частоты обеспечивает изменение частоты вращения двигателя в зависимости от требуемого режима. При этом оптимизируется потребление электроэнергии. Возможен переход в "спящий режим". Снижение потребляемой электроэнергии, отказ от использования шиберов, оптимизация технологического процесса. Снижение затрат на эксплуатацию и ремонт оборудования.
Нарушение технологического процесса при обрыве ремня, неполном открытии заслонки или блокировке воздушного фильтра. Функция защиты от потери нагрузки обеспечивает постоянный контроль уровня нагрузки и осуществляет аварийный останов вентилятора при снижении нагрузки ниже допустимого уровня. Предупреждение выхода вентилятора из строя, увеличение срока службы и сокращение расходов на ремонт.



Применение устройств плавного пуска для управления вентиляторами и дымососами позволяет:

  • существенно снизить пусковые токи и устранить возникающие при пуске просадки напряжения в питающей сети
  • исключить проскальзывание ремней в ременных передачах

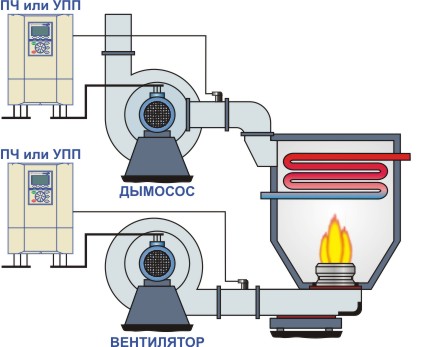

Применение преобразователей частоты для управления вентиляторами и дымососами обеспечивает:

  • полное устранение токовых перегрузок двигателя и исключение проскальзывания ремней

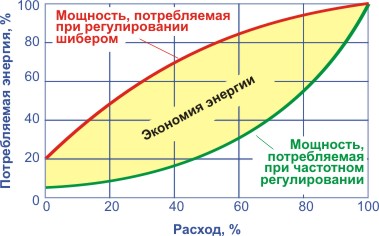

  • снижение потребляемой электроэнергии на 10-50% благодаря отказу от регулирования шиберами
  • автоматическое поддержание давления и разряжения в воздуховодах при изменениях режимов работы оборудования
  • исключение необходимости перезапуска всего технологического процесса после кратковременных отключений питающей сети благодаря безударному повторному включению на вращающийся двигатель (функция «подхват»)

Скачать примеры настройки преобразователя частоты для применения в дымососах и дутьевых вентиляторах котла.
