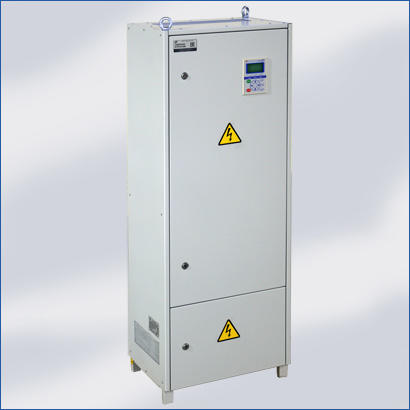

Преобразователи частоты 15-315кВт 380В

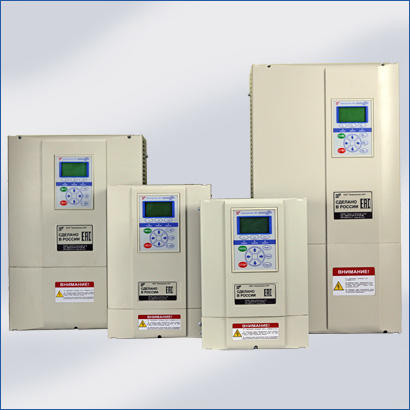

Преобразователи частоты 380 В (5.5-90 кВт)
Преобразователи частоты 380 В (110-132 кВт)

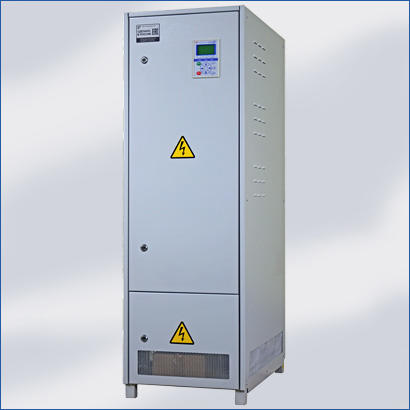

Преобразователи частоты 380 В (160-315 кВт)
Интуитивно понятный интерфейс

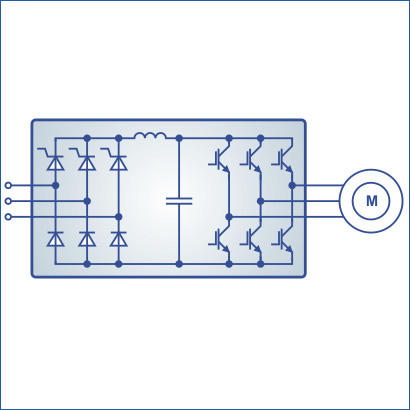

Схема преобразователя частоты
Позвоните,
чтобы подобрать оборудование
  • Отдел продаж

    +7 (4862) 51-03-07
  • Техническая поддержка

    +7 (4862) 51-03-02

Серия (модификация): ЭИН-ПЧ04

Диапазон мощностей: 15…315 кВт

Входное напряжение: 3 фазы, 380 В, 50 Гц

Выходное напряжение: 3 фазы, 0…380 В

Выходная частота: 0…120 Гц

Входы: 8 дискретных входов типа «сухой контакт», 2 аналоговых входа (0…20мА или 0…10В)

Выходы: 3 релейных выхода

Интерфейс: RS485 (Modbus ASCII / RTU)

Гарантийный срок эксплуатации: 3 года

Расширенный диапазон защит для безаварийной работы при кратковременных просадках напряжения питания.

Возможность установки плат функционального расширения входов и выходов.

Пульт управления: многострочный дисплей с русскоязычным интерфейсом. Развитая система диагностики электропривода с отображением всех параметров работы.

Дополнительные функции: ПИД-регулятор, работа по расписанию, каскадное управление дополнительными двигателями

Преобразователи частоты серии ЭИН-ПЧ04 адаптированы для решения широкого спектра задач в различных областях применения.

Современное программное обеспечение, расширенный набор сервисных функций и возможность их гибкой настройки обеспечивают простоту интеграции преобразователей в любой технологический процесс. При необходимости функциональность преобразователей может быть расширена с помощью установки дополнительных модулей.

Высокая перегрузочная способность и силовые компоненты с увеличенным сроком службы обеспечивают надежную эксплуатацию привода.

Области применения

Эффективность применения

  • автоматическое поддержание заданного давления, температуры или другого технологического параметра с помощью встроенного ПИД-регулятора;
  • возможность интеграции преобразователя частоты в АСУ ТП любого предприятия;
  • простота настройки при вводе в эксплуатацию и удобство диагностики рабочих режимов и аварийных ситуаций благодаря интуитивно понятному русскоязычному интерфейсу;
  • для мощностей 250 кВт и 315кВт возможно построение высоковольтных (3 кВ, 6 кВ, 10 кВ) преобразователей частоты по двухтрансформаторной схеме (при использовании дополнительного выходного синусного фильтра).
Мощность двигателя, кВт 15 18,5 22 30 37 45 55 75 90 110 132
Номинальный выходной ток ПЧ, А 28 40 50 63 75 100 125 160 200 210 250
Тип корпуса (исполнение IP20) Н1.1 Н1.2 Н1.3 Н1.4 Н2

С1.1

Мощность двигателя, кВт 160 200 250 315 400 400 500 630
Номинальный выходной ток ПЧ, А 315 400 500 630 725 800 1000 1250
Тип корпуса (исполнение IP20) Н3.1

С4.1

Н3.2

С4.1

Н3.3

С4.2

Н3.4

С4.2

1ХС

1ХСв 2ХС 2ХС 2ХC



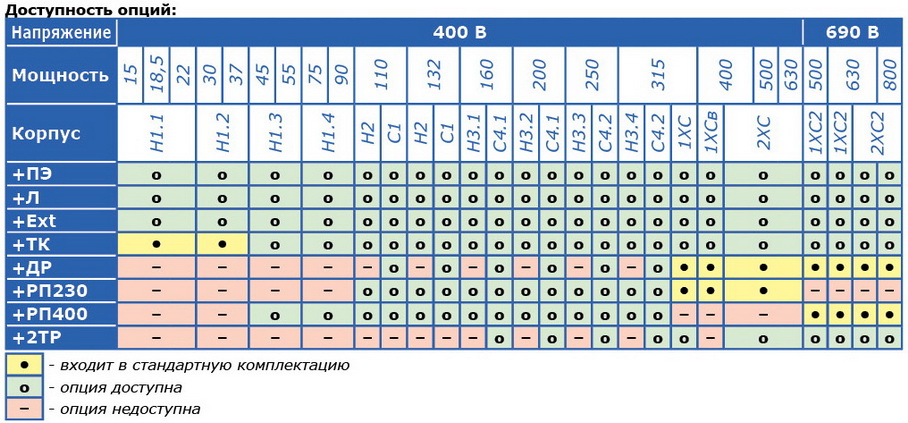

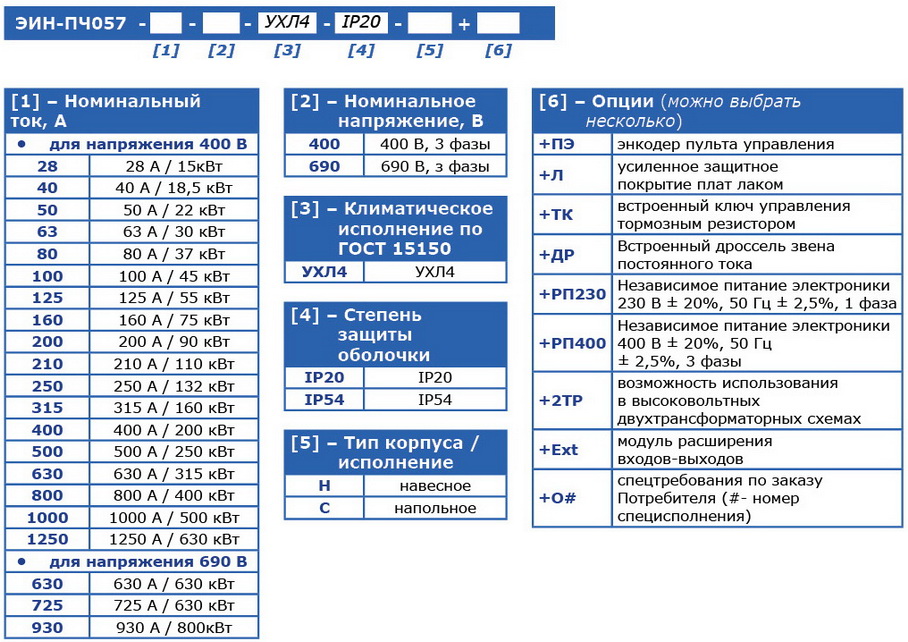

Основные характеристики
Напряжение на входе (UВХ) 400 В ± 20%, 50 (60) Гц ± 2,5%

3 фазы, глухозаземленная нейтраль

Независимое питание электроники преобразователя Опция:
  • 400 В ± 20%, 50 Гц ± 2,5%, 3 фазы (опция +РП400)
  • 230 В ± 20%, 50 Гц ± 2,5%, 1 фаза (опция +РП230)
Выходное напряжение 3 фазы,

диапазон изменения амплитуды: 0…100% UВХ;

диапазон изменения частоты основной гармоники: 0,1…120 Гц

Выходная частота более 120Гц доступна для спецверсий ПО.

Точность поддержания выходной частоты ±0,1 Гц
КПД не менее 0,97 (в номинальном режиме)
Коэффициент мощности (коэффициент сдвига первой гармоники тока cos φ) не менее 0,95 (в номинальном режиме)

Обеспечивается только при наличии дросселя звена постоянного тока.

Без дросселя коэффициент мощности не нормируется

Дроссель звена постоянного тока ПЧ навесного исполнения: внешний, в комплект поставки не входит

ПЧ напольного исполнения: встроенный (опция +ДР)

Перегрузочная способность 125% номинального тока в течение 300 с

150% номинального тока в течение 120 с

Условия перегрузки:

  • Периодичность перегрузки не чаще одного раза в 10 минут;
  • Коэффициент мощности нагрузки не менее 0,5;
  • Выходное напряжение не менее 50% номинального входного напряжения.
Часы реального времени встроенные, энергонезависимые
Ключ управления тормозным резистором Корпуса Н1.1, Н1.2: встроенный тормозной ключ

Другие корпуса: опция +ТК

Вверх

Интерфейс пользователя

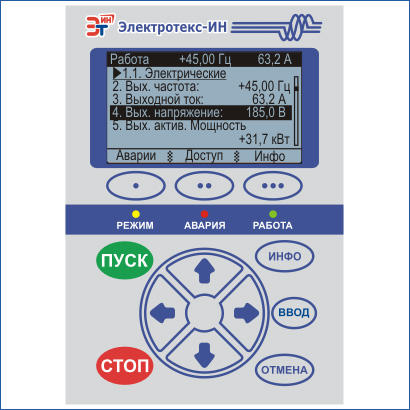

Пульт управления
  • с графическим ЖК-дисплеем и полнотекстовым русскоязычным меню
  • Опция: исполнение с энкодером для изменения задания частоты или параметра ПИД-регулятора без необходимости навигации по меню
Пульт дистанционного управления

Дополнительное оборудование

  • с графическим ЖК-дисплеем и полнотекстовым русскоязычным меню
  • функциональные возможности полностью аналогичны встроенному пульту
  • подключение по интерфейсу RS485
  • удаленность до 300 м

Вверх

Функции управления
Способ управления скалярное управление по характеристике U/f - технология SVPWM
Типы характеристики U/f
  • линейная,
  • квадратичная,
  • характеристика пользователя (11 произвольных точек)
Режимы регулирования
  • прямое управление выходной частотой;
  • поддержание заданного значения технологического параметра с использованием встроенного ПИД-регулятора
Источники задания частоты (или параметра для ПИД-регулирования)
  • пульт управления;
  • пульт дистанционного управления;
  • внешние управляющие контроллеры;
  • сигналы на аналоговых входах;
  • сигналы на дискретных входах;
  • встроенные часы реального времени (расписание, график уставки)
Источники команд
  • пульт управления;
  • пульт дистанционного управления;
  • внешние управляющие контроллеры;
  • сигналы на дискретных входах;
  • встроенные часы реального времени (расписание, график уставки)
Характеристика разгона/торможения
  • линейная;
  • характеристика пользователя (4 диапазона)
Время разгона/торможения 0…5000 с;

раздельная настройка темпов разгона и торможения

Дополнительные функции торможения
  • торможение постоянным током
  • генераторное торможение (только при наличии встроенного тормозного ключа и подключении внешнего тормозного резистора);
Пропуск резонансных частот 3 резонансных частоты с настраиваемой шириной зон резонанса
ПИД-регулятор
  • два набора параметров ПИД-регулятора;
  • отображение технологического параметра в реальных единицах (м.в.ст, бар, м3/ч и т.п.)
  • «спящий» режим;
  • настраиваемый источник обратной связи, с возможностью суммирования и вычитания показаний аналоговых входов;
  • режим работы насоса на трубопроводах большой длины;
  • каскадная или синхронная работа нескольких преобразователей в режиме «ведущий-ведомый» с цифровым управлением
Расписание (работа по часам реального времени)
  • суточное и недельное расписание
  • функции: пуск, останов, изменение задания ПИД-регулятора или выходной частоты в соответствии с заданным графиком
  • сохранение заданного режима после отключений питания любой продолжительности
Каскадный контроллер
  • каскадный пуск и останов до 3 дополнительных двигателей (релейное управление)
  • каскадная или синхронная работа до 8 преобразователей в режиме «ведущий-ведомый» (цифровое управление)
Возможности управления по дискретным входам
  • режим «быстрее - медленнее» (цифровой потенциометр)
  • выполнение функций в зависимости от логической комбинации входных сигналов (программируемый функциональный контроллер)
Дополнительно
  • ограничение минимальной и максимальной частоты;
  • реверс;
  • оценка количества потребляемой энергии;
  • счетчик времени работы преобразователя;
  • 2 набора настроек преобразователя
  • защита паролем от несанкционированного изменения настроек.

Вверх

Функции защиты и диагностики
Защиты и аварии
  • частотное токоограничение;
  • максимально-токовая защита;
  • времятоковая (тепловая) защита двигателя (I2t);
  • предотвращение обратного вращения;
  • от недопустимого снижения нагрузки двигателя;
  • от обрыва датчика обратной связи для ПИД-регулятора;
  • от потери связи RS485;
  • от перегрева преобразователя;
  • от межфазных коротких замыканий и однофазных замыканий на землю на выходе преобразователя;
  • от кратковременного превышения входного напряжения более чем на 20% от номинального;
  • от исчезновения или недопустимого снижения входного напряжения более чем на 25% от номинального;
  • от дисбаланса фаз входного напряжения;
  • от обрыва одной или нескольких фаз входного напряжения;
  • от дисбаланса выходного тока;
  • от неисправностей во внутренних цепях преобразователя.

Также доступны дискретные входы для подключения внешних сигналов аварии.

Диагностика
  • быстрый просмотр активных аварий;
  • журнал аварийных ситуаций (не менее 100 записей с сохранением в энергонезависимой памяти с привязкой к часам реального времени);
  • журнал работы преобразователя (не менее 100 записей с сохранением в энергонезависимой памяти с привязкой к часам реального времени)
Работа при провалах питающего напряжения
  • функция «кинетического бэкапа» с сохранением работоспособности привода при провалах и отключениях напряжения до 0,5 с
  • автоматический повторный пуск двигателя после восстановления питания (независимо от длительности провала)
Автоматический перезапуск
  • отключаемый, с раздельной настройкой для аварий по питающему напряжению и аварий защит двигателя;
  • до 99 попыток перезапуска с настраиваемой паузой перед повторным пуском
  • «подхват» – безударное включение на вращающийся двигатель с поиском скорости вращения;

Вверх

Входы и выходы
Аналоговые входы 2 входа (конфигурируемые, 0(4)÷20 мА или 0÷10 В) с групповой гальванической развязкой и программируемыми функциями (с возможностью суммирования и вычитания показаний входов для использования при ПИД-регулировании).

Характеристики входов:

  • 0(4)÷20 мА (RВХ=220 Ом, макс. неразрушающий ток 30 мА);
  • 0÷10 В (RВХ=21 кОм, макс. неразрушающее напряжение 24 В)
Дискретные входы 8 программируемых дискретных входов (беспотенциальные, типа «сухой контакт») с групповой гальванической развязкой.

Управление по дискретным входам в зависимости от логической комбинации входных сигналов (программируемый функциональный контроллер)

Релейные выходы 3 программируемых выхода (~250 VAC, 3 A или 30 VDC, 3 A) с нормально замкнутыми и нормально разомкнутыми контактами
Интерфейс связи RS-485 c гальванической развязкой (протокол передачи данных ModBus ASCII, ModBus RTU)
Модули расширения подключение до 3 модулей расширения
Встроенные источники питания Защищенные от коротких замыканий и перегрузок:
  • 1 источник 10 В ±5%, макс. ток 10 мА;
  • 1 источник 24 В ±10%, макс. ток 60 мА

Вверх

Конструкция
Тип охлаждения воздушное принудительное (встроенные вентиляторы, направление потока воздуха снизу вверх)
Степень защиты оболочки IP20

IP54

Условия эксплуатации
  • температура от 0°С до +40°С без снижения характеристик
  • относительная влажность 90% при 20°С (без конденсации влаги)
  • отсутствие токопроводящей пыли и газов, разрушающих изоляцию

Вверх

Показатели надежности
Средняя наработка на отказ не менее 40 000 часов
Средний ресурс не менее 100 000 часов
Среднее время восстановления работоспособного состояния не более 1 часа
Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию

Вверх

Габаритные и установочные размеры

Исполнение: навесное

Степень защиты: IP20

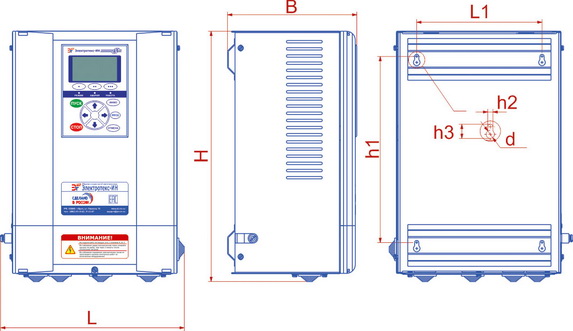

Корпус Н1.1 Н1.2 Н1.3 Н1.4
Мощность, кВт 15-22 30-37 45-55 75-90
Габаритные размеры (мм)
Ширина, L 270 290 400 400
Глубина, B 230 230 270 320
Высота, Н 370 410 560 720
Установочные размеры (мм)
L1 210 210 340 330
h1 270 320 470 605
h2 7 7 9 11
h3 19 19 23,5 27,5
d 11 11 14 20
Масса, кг 15 18 35 60

Исполнение: навесное

Степень защиты: IP20

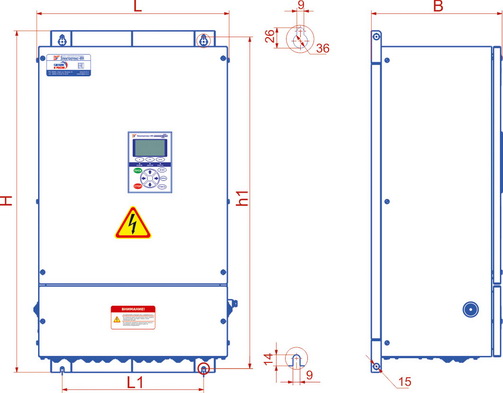

Корпус Н2
Мощность, кВт 110 132
Габаритные размеры (мм)
Ширина, L 520 520
Глубина, B 335 335
Высота, Н 870 870
Установочные размеры (мм)
L1 360 360
h1 845 845
Масса, кг 70 70

Исполнение: навесное

Степень защиты: IP20

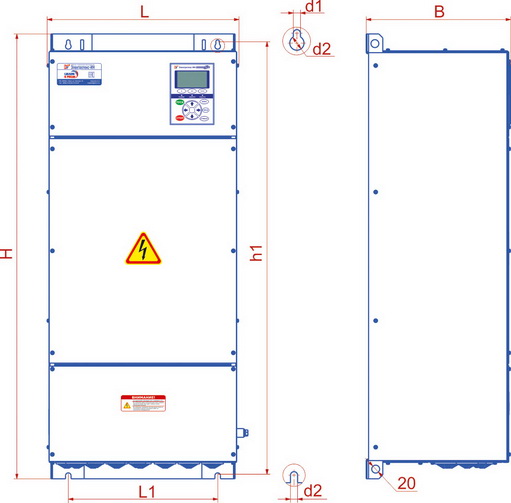

Корпус Н3.1 Н3.2 Н3.3 Н3.4
Мощность, кВт 160 200 250 315
Габаритные размеры (мм)
Ширина, L 477 508 675 765
Глубина, B 360 365 380 390
Высота, Н 950 1125 1325 1430
Установочные размеры (мм)
L1 378 378 543 655
h1 924 1098 1293 1380
d1 12 9 10 10
d2 12 14 16 16
Масса, кг 110 135 175 210

Исполнение: навесное

Степень защиты: IP20

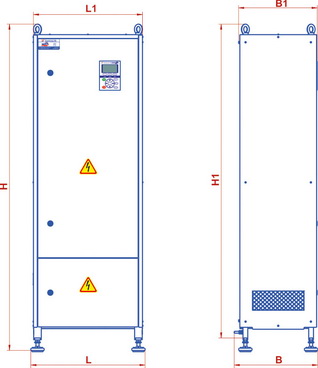

Корпус C1,1
Мощность, кВт 110 132
Габаритные размеры (мм)
Ширина, L 595 595
Глубина, B 450 450
Высота, Н 1710 1710
Установочные размеры (мм)
L1 572 572
B1 433 433
H1 1600 1600
Масса, кг 120 120

Исполнение: навесное

Степень защиты: IP20

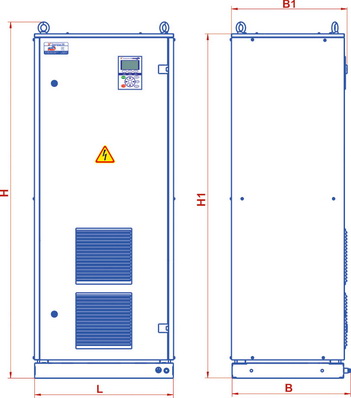

Корпус C4.1 C4.2
Мощность, кВт 160 200 250 315
Габаритные размеры (мм)
Ширина, L 660 660 840 840
Глубина, B 560 560 620 620
Высота, Н 1660 1660 1830 1830
Установочные размеры (мм)
B1 531 531 580 580
H1 1605 1605 1775 1775
Масса, кг 170 195 270 300

Исполнение: навесное

Степень защиты: IP20

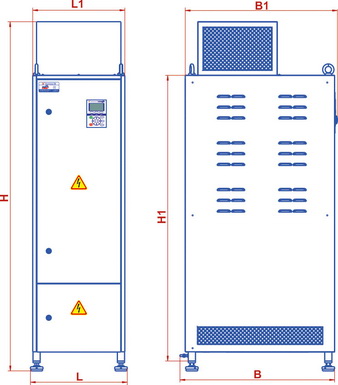

Корпус 1ХСв
Мощность, кВт 400
Габаритные размеры (мм)
Ширина, L 540
Глубина, B 870
Высота, Н 2010
Установочные размеры (мм)
L1 515
B1 863
H1 1710
Масса, кг 300

Исполнение: навесное

Степень защиты: IP20

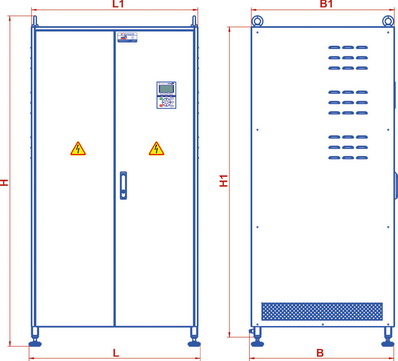

Корпус 2XC
Мощность, кВт 400 500 630
Габаритные размеры (мм)
Ширина, L 995 995 995
Глубина, B 862 862 862
Высота, Н 1915 1915 1915
Установочные размеры (мм)
L1 965 965 965
B1 832 832 832
H1 1865 1865 1865
Масса, кг 600 630 630

Вверх

Документация пользователя

НаименованиеВерсияФорматСсылка на файл
Руководство по эксплуатации 6.0 pdf ПЧ04 Руководство по эксплуатации (380В 15-315кВт) ред.6.0a.pdf
Описание таблицы modbus 2.3 pdf ПЧ04 Описание таблицы modbus ред.2.3.pdf
Формуляр настройки 1.0 xls ПЧ04 Формуляр настройки_(print).xls
Примеры настроек 1.0 pdf ПЧ04 Примеры настроек.pdf
Руководство по эксплуатации ПДУ 1.2 pdf ПЧ04 Руководство по эксплуатации ПДУ ред.1.2.pdf

3D-модели

НаименованиеВерсияФорматСсылка на файл
3D-модель ПЧ 15-22 кВт 1.0 step 3D-model FC series 04 - 5,5-22 kW.step
3D-модель ПЧ 30-37 кВт 1.0 step 3D-model FC series 04 - 30-37 kW.step
3D-модель ПЧ 45-55 кВт 1.0 step 3D-model FC series 04 - 45-55 kW.step
3D-модель ПЧ 75-90 кВт 1.0 step 3D-model FC series 04 - 75-90 kW.step
3D-модель ПЧ 110-132 кВт 1.0 step 3D-model FC series 04 - 110-132 kW.step
3D-модель ПЧ 160-315 кВт 1.0 step 3D-model FC series 04 -160-315 kW.step

Сертификаты

НаименованиеФорматСсылка на файл
Декларация соответствия ПЧ pdf Декларация соответствия ПЧ 2021.pdf
Сертификат соответствия ПЧ pdf Сертификат соответствия ПЧ 2023.pdf
Назначение оборудованияТип оборудования
Поддержание технологического параметра Датчик давления
Улучшение электромагнитной совместимости ПЧ с питающей сетью Сетевой дроссель
Входной пассивный фильтр
Сетевой фильтр ЭМС
Дроссель звена постоянного тока
Улучшение электромагнитной совместимости ПЧ с двигателем Дроссель двигателя
Выходной синусный фильтр
Работа в режиме динамического торможения Тормозной резистор
Дистанционное управление преобразователем частоты Пульт дистанционного управления
Расширение функциональных возможностей преобразователя частоты Модули функционального расширения входов-выходов

Оборудование может быть подключено как по отдельности, так и в любых комбинациях в зависимости от условий эксплуатации электропривода.

Заполните опросный лист онлайн или скачайте его в виде файла

Информация о заказчике

Описание объекта (необязательные поля):

Синхронный
Асинхронный
да
нет
да
нет
да
нет
иное
да
нет
глухозаземленная нейтраль (система TN-C)
глухозаземленная нейтраль (система TN-C-S)
изолированная нейтраль (система IT)
да
нет
да
нет
от °С до °С
да
нет

Наша поддержка —

от консультации до эксплуатации
  • Подбор оборудования
    • Вы звоните или оставляете заявку на сайте и описываете необходимое оборудование или решаемую технологическую задачу.
    • Мы подбираем для вас оптимальное решение, даем рекомендации по размещению оборудования на объекте.
  • Монтаж и наладка
  • Обучение персонала
    • Мы обучаем Ваших специалистов грамотной эксплуатации оборудования. Обучение возможно как при проведении пуско-наладочных работ (краткий курс обучения), так и на заводе-изготовителе (полный курс обучения).
  • Сервисное обслуживание
Отправьте заявку,

и мы перезвоним вам

Вы отправили опросный лист
В ближайшее время наш менеджер свяжется с вами
Спасибо за заявку
В ближайшее время наш менеджер свяжется с вами
