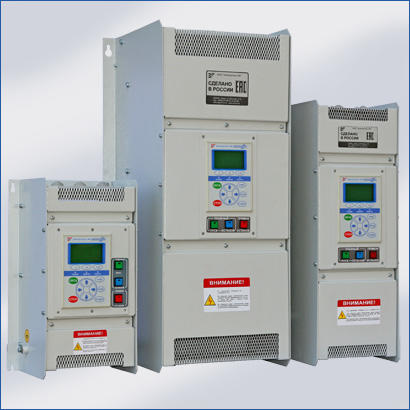

Устройства плавного пуска 18,5-315кВт 380В

УПП

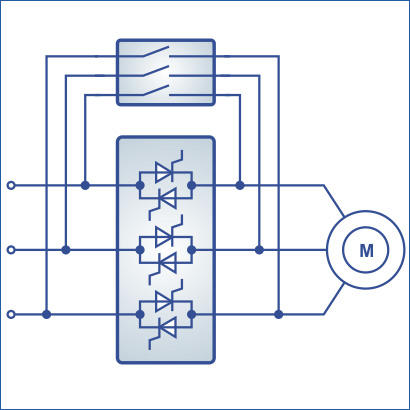

Схема УПП

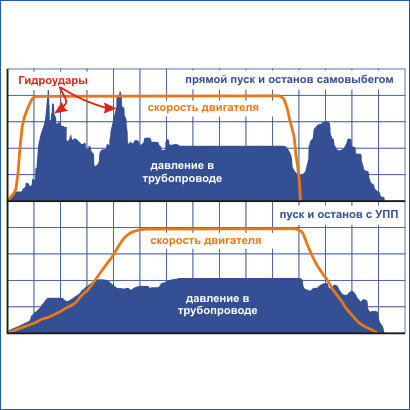

Устранение гидроударов
Позвоните,
чтобы подобрать оборудование
  • Отдел продаж

    +7 (4862) 51-03-07
  • Техническая поддержка

    +7 (4862) 51-03-02
Предварительная информация

Серия (модификация): ЭИН-УПП02

Диапазон мощностей: 22…400 кВт

Входное напряжение: 3 фазы, 380 В, 50 Гц

Входы: 4 дискретных входа типа «сухой контакт»

Выходы: 2 релейных выхода

Интерфейс: RS485 (Modbus ASCII / RTU)

Пульт управления: многострочный дисплей с русскоязычным интерфейсом. Развитая система диагностики электропривода с отображением всех параметров работы

Дополнительные функции: работа по расписанию

Гарантийный срок эксплуатации: 3 года

Устройства плавного пуска серии ЭИН-УПП02 предназначены для плавного запуска и останова трехфазных асинхронных двигателей с короткозамкнутым ротором. Устройства осуществляют мягкий (безударный) пуск и останов двигателя методом плавного нарастания/спада напряжения. Во всех режимах работы УПП осуществляется контроль и ограничение тока.

Устройства плавного пуска серии ЭИН-УПП02 обеспечивают возможность работы в сетях с нестабильным напряжением, в том числе при питании от генераторов со значительными колебаниями частоты. Простота настройки УПП обеспечивается встроенным графическим пультом управления с интуитивно понятным интерфейсом и полностью русскоязычным меню.

Гибкие настройки параметров токоограничения, встроенная система диагностики и наличие функций защит двигателя и приводного механизма в сочетании с невысокой ценой делают устройства плавного пуска серии ЭИН-УПП02 отличным решением для большинства применений.

Области применения

Эффективность применения

  • существенное снижение бросков тока в сети при пуске двигателя;
  • устранение при пуске насосного агрегата гидроударов в трубопроводах;
  • значительное снижение динамических перегрузок и пусковых ударов при пуске и останове механизмов с большим моментом инерции (вентиляторы, дымососы и т.п.);
  • увеличение срока службы релейно-контактной аппаратуры, двигателя и приводного механизма;
  • возможность интеграции устройства плавного пуска в АСУ ТП любого предприятия;
  • простота настройки при вводе в эксплуатацию и удобство диагностики рабочих режимов и аварийных ситуаций благодаря интуитивно понятному русскоязычному интерфейсу;

Структура условного обозначения устройства плавного пуска (согласно ГОСТ 26284-84):

УППТТхх3805004УХЛ4ЭИН
(1)   (2) (3) (4)   (5)   (6)   (7)   (8)   (9)   (10)

(1) – Тип изделия: устройство плавного пуска

(2) – Род тока на входе: Т - трехфазный

(3) – Род тока на выходе: Т - трехфазный

(4) – Способ охлаждения: П – принудительное воздушное, Е – естественное воздушное

(5) – Значение номинального выходного тока, А

(6) – Значение номинального выходного напряжения, В

(7) – Значение номинальной выходной частоты, Гц

(8) – Код модификации конструкции

(9) – Климатическое исполнение и категория размещения по ГОСТ 15150

(10) – Код производителя: ЭИН – ООО «Электротекс-ИН»

Соответствие условного обозначения УПП с рекомендуемой номинальной мощностью подключаемого двигателя:

Обозначение УППНоминальный выходной ток, АВыходная полная мощность, кВАРекомендуемая мощность электродвигателя, кВт
УПП-ТТЕ-40-380-50-УХЛ4 40 26,3 18,5
УПП-ТТЕ-50-380-50-УХЛ4 50 32,9 22
УПП-ТТЕ-63-380-50-УХЛ4 63 41,5 30
УПП-ТТЕ-80-380-50-УХЛ4 80 52,7 37
УПП-ТТЕ-100-380-50-УХЛ4 100 65,8 45
УПП-ТТЕ-125-380-50-УХЛ4 125 82,3 55
УПП-ТТЕ-160-380-50-УХЛ4 160 105,3 75
УПП-ТТЕ-200-380-50-УХЛ4 200 131,6 90
УПП-ТТЕ-224-380-50-УХЛ4 224 147,4 110
УПП-ТТЕ-250-380-50-УХЛ4 250 164,5 132
УПП-ТТП-315-380-50-УХЛ4 315 207,3 160
УПП-ТТП-400-380-50-УХЛ4 400 263,3 200
УПП-ТТП-500-380-50-УХЛ4 500 329,1 250
УПП-ТТП-630-380-50-УХЛ4 630 414,7 315
УПП-ТТП-800-380-50-УХЛ4 800 526,6 400

Технические характеристики и функциональные возможности

Основные характеристики
Напряжение на входе (UВХ)  3 фазы, 380 В ± 10%, 50(60) Гц ± 2,5%
Диапазон изменения линейного напряжения на выходе 130 … 380 В
Длительность плавного запуска и останова 1…999,9с (раздельная настройка длительности пуска и останова)
КПД (в номинальном режиме) при работе без обводного контактора не менее 0,97
при работе с обводным контактором не менее 0,99
Номинальный выходной ток, А 50 63 80 100 125 160 200 210 250 315 400 500 630 800
Рекомендуемая мощность подключаемого двигателя, кВт 22 30 37 45 55 75 90 110 132 160 200 250 315 400
Перегрузочная способность
  • 4,5Iном в течение 60 сек из холодного состояния (Тпрофиля <45°C);
  • 3,5Iном в течение 60 сек при Тпрофиля < 65°C;
  • 1,5Iном за время 300с и времени усреднения 10 минут
  • 1,25Iном длительно, в том числе без обводного контактора

Вверх

Функции управления
Режимы работы УПП
  • ручное управление (по командам оператора с пульта управления);
  • работа «по расписанию» (в соответствии с заданными событиями и сигналам от встроенных часов реального времени);
  • работа с управлением от внешней релейно-контактной аппаратуры (используются дискретные входы типа «сухой контакт»);
  • работа по командам от пульта дистанционного управления;
  • работа с управлением от внешней системы АСУ ТП.
Основные функции
  • плавный пуск и останов двигателя;
  • плавный пуск двигателя с отрывающим импульсом (кик-старт);
  • плавный пуск двигателя с токоограничением на заданном уровне (настраиваемый график токоограничения);
  • управление внешним обводным контактором при окончании разгона и при начале останова двигателя;
  • отображение и сигнализация информации о параметрах и режимах работы;
  • автоматическое повторное включение после отключения, вызванного недопустимым снижением и повышением входного напряжения сети.
Дополнительные функции
  • возможность подключения термодатчика защиты двигателя (PTC-резистор 4,7кОм – стандартно; датчик PT-100 – опционально);
  • защита от несанкционированного редактирования настроек УПП с помощью пароля.

Вверх

Функции защиты
Защиты и аварии
  • максимально-токовая защита;
  • времятоковая защита (I2t) с раздельной настройкой параметров защит для режимов запуска/останова и работы двигателя;
  • от превышения максимально допустимого времени пуска;
  • от перегрева УПП;
  • от перегрева двигателя (при подключении термодатчика защиты двигателя);
  • от прямого останова двигателя при несрабатывании обводного контактора;
  • от межфазных коротких замыканий и однофазных замыканий на землю;
  • от межфазных коротких замыканий на выходе;
  • от кратковременного превышения входного напряжения;
  • от исчезновения или недопустимого снижения питающего напряжения;
  • от дисбаланса напряжения и тока на выходе и обрыва фаз;
  • от неисправностей в системе питания цепей управления.

Также доступен дискретный вход типа «сухой контакт» для команды «прямой останов» от внешней релейно-контактной аппаратуры.

Автоматический перезапуск отключаемый, до 99 попыток перезапуска с настраиваемой задержкой повторного пуска

Вверх

Входы и выходы
Дискретные входы 4 дискретных входа (беспотенциальные, типа «сухой контакт») с групповой гальванической развязкой
Релейные выходы 2 релейных выхода (~250VAC, 3A или 30VDC, 3A с нормально замкнутыми и нормально разомкнутыми контактами)
Выход управления внешним обводным контактором 1 релейный выход (~250VAC, 8A с 2 парами нормально замкнутых и нормально разомкнутых контактов)
Интерфейс связи RS-485 c гальванической развязкой (протокол передачи данных ModBus ASCII, ModBus RTU)

Вверх

Показатели надежности
Средняя наработка на отказ не менее 20 000 часов
Средний ресурс не менее 50 000 часов
Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию, но не более 3,5 лет с момента отгрузки

Вверх

Конструкция
Тип охлаждения В зависимости от конструкции:
  • воздушное естественное;
  • воздушное принудительное (встроенные вентиляторы, направление потока воздуха снизу вверх)
Степень защиты оболочки IP20
Требования к окружающей среде при транспортировке: температура от -40 °С до +50 °С
при эксплуатации: температура от 0 °С до +40 °С,
относительная влажность 80% при 25 °С
(без конденсации влаги)

Вверх

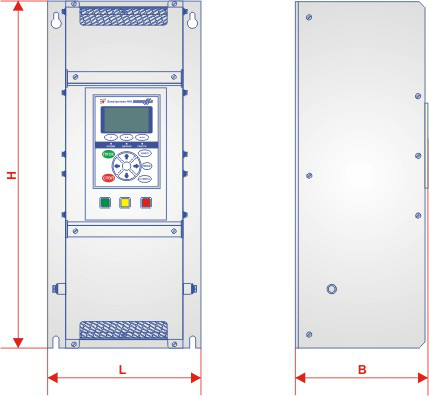

Габаритные и установочные размеры

УПП выполнено в виде навесного шкафа одностороннего обслуживания со степенью защиты оболочки IP20.

Номинальная выходная активная мощностьГабаритные размеры, мм, не болееМасса, кг, не более
Длина (L)Высота (H)Глубина (В)
18,5 кВт
22 кВт
30 кВт
37 кВт
250 415 200 12
45 кВт
55 кВт
75 кВт
265 600 245 25
90 кВт
110 кВт
132 кВт
365 760 345 67
160 кВт
200 кВт
250 кВт
315 кВт
400 кВт
508 785 325 70

Вверх

Документация пользователя

НаименованиеВерсияФорматСсылка на файл
Руководство по эксплуатации 3.1.4 pdf ETX-IN - Softstarter 18-250kW User manual_v3.1.4.pdf

Для повышения удобства использования устройства плавного пуска могут дополнительно комплектоваться пультом дистанционного управления (ПДУ).

ПДУ располагается на расстоянии до 300м от устройства плавного пуска. Позволяет управлять пуском и остановом двигателя, а также контролировать параметры, характеризующие работу УПП.

ПДУ выполнен в виде навесного блока со степенью защиты оболочки IP20. Габаритные и установочные размеры ПДУ показаны на рисунке 1. Масса ПДУ – не более 1,3 кг.

Напряжение питанияпри использовании сетевого адаптера (входит в комплект поставки) 220В ± 10%, 50Гц
при использовании внешних источников питания от +12В (420мА) до +30В (170мА)
Интерфейс связи с устройством плавного пуска (протокол передачи данных) RS485 (ModBus-RTU, ModBus-ASCII)
