Полезные функции оборудования

Работа по расписанию

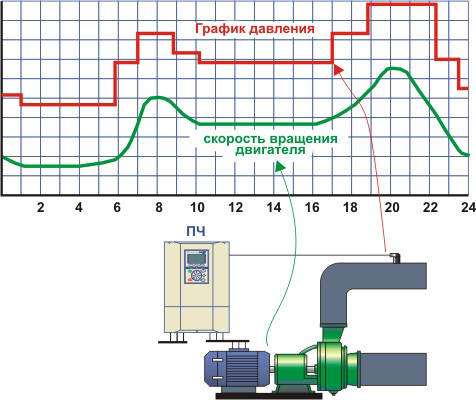

Работа многих объектов характеризуется тем, что необходимое значение технологического параметра циклически изменяется в течение суток или в течение недели. Типичный пример — это насосные станции водоснабжения жилых домов. Для таких станций график расхода является одинаковым для каждого дня; при этом существуют часы пиковой загрузки, когда насос работает с полной производительностью, и часы, когда производительность насоса снижается до минимальной. Регулирование с использованием датчика давления в таких системах затруднено из-за большой протяженности трубопроводов и необходимости поддерживать давление именно в удаленной диктующей точке сети, а не на выходе насоса.

Отличное решение в такой ситуации — это автоматическое изменение скорости вращения двигателя, а, следовательно, и производительности насоса в соответствии с заданным расписанием. Это возможно благодаря наличию в преобразователе частоты встроенного модуля часов реального времени. Каждое событие, настроенное для этого модуля, включает следующую информацию:

• выполняемое действие (пуск, останов, изменение уставки частоты или давления)
• время суток, когда наступает событие
• дни недели, в которые событие может наступить

Еще один пример использования расписания — системы кондиционирования, которые должны обеспечивать микроклимат в помещении, например с 7 до 18 часов, а остальное время могут быть отключены. Работа преобразователя частоты или устройства плавного пуска с использованием расписания позволит решить эту задачу без участия оператора!



Наличие функции:

Преобразователи частоты: Да

Устройства плавного пуска: Да (только управление пуском и остановом)

ПИД-регулирование

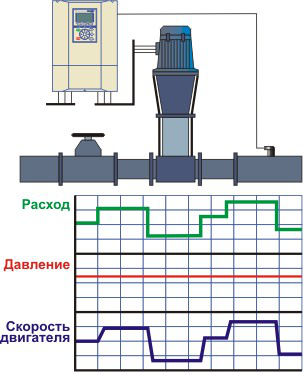

Наличие встроенного ПИД-регулятора позволяет просто и быстро организовать управление любым параметром технологического процесса, который зависит от скорости вращения вала двигателя. Все что необходимо для построения замкнутой системы управления — это подключить датчик технологического параметра к преобразователю частоты и настроить параметры ПИД-регулятора! Наиболее часто регулируемыми параметрами являются давление или расход воды, температура или степень разрежения воздуха. Именно использование ПИД-регулятора позволяет отказаться от использования задвижек и добиться максимального технико-экономического эффекта от внедрения преобразователей частоты.

Особенностью всех преобразователей частоты производства ООО «Электротекс-ИН» является задание требуемой уставки и отображение измеренного технологического параметра в реальных величинах (м.в.ст, атм, кг и т.п.), при этом за счет калибровки обеспечивается точное соответствие показаний на пульте управления и на установленном контрольно-измерительном приборе.



Наличие функции:

Преобразователи частоты: Да

Устройства плавного пуска: Нет

Управление дополнительным двигателем

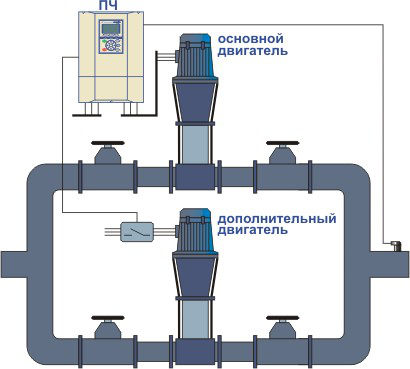

В насосных и тягодутьевых механизмах часто встречается работа нескольких насосов или вентиляторов на общую сеть, а регулирование производительности системы осуществляется изменением числа включенных насосов (вентиляторов). При использовании преобразователей частоты с функцией «управление дополнительным двигателем» возможен переход к плавному регулированию производительности без замены остального оборудования. В этом случае один насос или вентилятор используется в качестве регулируемого, а остальные — как вспомогательные.

Рассмотрим для примера насос, работающий на частоте 41 Гц и обеспечивающий подачу 83 м3/час. При росте водопотребления частота вращения насоса также возрастает; если частота превышает 47 Гц в течение 2 минут, то преобразователь частоты выдает сигнал на пуск дополнительного двигателя. При этом на время пуска дополнительного двигателя частота вращения основного снижается для исключения гидравлического удара в трубопроводе. После окончания пуска дополнительного двигателя преобразователь частоты продолжает плавно регулировать частоту вращения основного для обеспечения требуемой производительности. Когда же производительность двух насосов станет избыточной, преобразователь частоты выдаст сигнал на отключение дополнительного двигателя. Отметим, что пуск и останов дополнительного двигателя возможен как напрямую от сети, так и с использованием устройств плавного пуска. Таким образом, в системе будет обеспечиваться оптимальная производительность при отсутствии гидравлических ударов!



Наличие функции:

Преобразователи частоты: Да

Устройства плавного пуска: Нет

«Спящий» режим

При работе насоса с регулированием давления по датчику обратной связи возможна ситуация, когда водоразбор отсутствует. В этом случае преобразователь частоты будет снижать частоту вращения двигателя до тех пор, пока не достигнет минимально допустимой частоты. Однако, если водоразбор при этом будет по-прежнему отсутствовать, то даже при минимальной производительности насоса давление в трубопроводе будет продолжать расти. В конечном результате это может привести к порыву трубопровода или к аварийному отключению насоса по сигналу превышения давления. Аналогичная ситуация характерна для вентиляторов и компрессоров при отсутствии потребления воздуха, когда из-за требуемой малой производительности они в действительности не влияют на регулируемый параметр (давление, разряжение, температуру...). Для предотвращения подобных ситуаций в преобразователях частоты предусмотрена защитная функция «спящий режим». Например, если частота вращения двигателя опустится ниже заданной минимальной границы 25 Гц, а давление будет превышать заданное на 0,2 МПа в течение 65 секунд, то преобразователь остановит насос. При этом давление в трубопроводе будет контролироваться. Как только давление в трубопроводе будет меньше заданного на 0,1 МПа в течение 30 секунд, преобразователь автоматически запустит двигатель и продолжит регулировать давление.



Наличие функции:

Преобразователи частоты: Да

Устройства плавного пуска: Нет

Защита от потери нагрузки

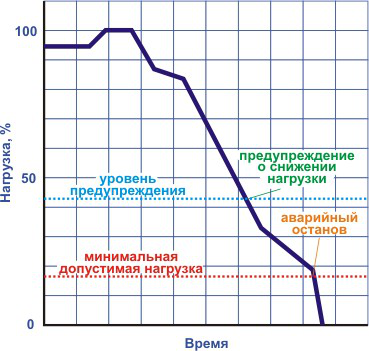

Многие современные насосы используют сальники и графитовые подшипники, смазываемые и охлаждаемые перекачиваемой жидкостью. Отсутствие жидкости или «заглатывание» насосом воздуха приводит к перегреву этих элементов и выходу их из строя в течение нескольких секунд. Еще одно «проблемное место» — это механизмы с муфтами или ременными передачами. В случае обрыва ремня или срыва муфты необходимо остановить технологический процесс для исключения дальнейшего разрушения механизмов. Обрыв ремня, так же как и пропадание жидкости или кавитация в насосе характеризуется резким снижением нагрузки на валу двигателя. Преобразователь частоты или устройство плавного пуска отслеживают нагрузку на валу двигателя, и в случае ее снижения ниже установленного уровня производится останов двигателя, предупреждая выход насоса или приводного механизма из строя.



Наличие функции:

Преобразователи частоты: Да

Устройства плавного пуска: Да

Подхват — включение на вращающийся двигатель

В случае недопустимого снижения или отключения напряжения питающей сети преобразователь частоты отключится, а двигатель будет останавливаться самовыбегом. Если приводной механизм имеет большой момент инерции, как, например, у вентилятора воздуходувки, то его полный останов самовыбегом может длиться более часа! Если повторное автоматическое включение произвести до полного останова, то возникнет сильный токовый удар в обмотках двигателя, сопровождающийся механическим ударом в приводном механизме. Аналогичная ситуация возможна в насосах, когда при отсутствующем или неисправном обратном клапане двигатель под действием противонапора раскручивается в обратном направлении и попытка пуска неизбежно приводит к огромным токовым перегрузкам.

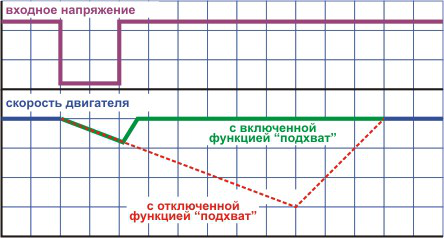

Для обеспечения безударного плавного включения на вращающийся двигатель в подобных ситуациях может быть использована функция «подхват». При использовании этой функции преобразователь частоты автоматически определяет текущую частоту вращения вала двигателя и формирует выходное напряжение таким образом, чтобы не возникло токовых перегрузок, т.е. как бы «подхватывает» двигатель. После этого двигатель плавно выводится на заданный рабочий режим. Время, требуемое для «подхвата» двигателя после восстановления напряжений питания составляет всего 4-6 секунд!



Наличие функции:

Преобразователи частоты: Да

Устройства плавного пуска: Да

Настройка и диагностика

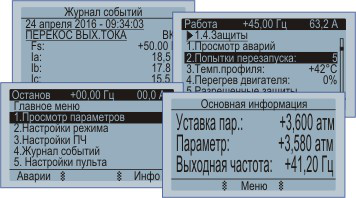

Современные преобразователи частоты и устройства плавного пуска — это сложные устройства, работа которых зависит от настройки десятков или даже сотен параметров конфигурации. Зачастую осуществить настройку или диагностику устройства без постоянного листания руководства по эксплуатации невозможно — все параметры кодируются — F112, DRV042, FU31... Все преобразователи частоты и устройства плавного пуска производства OOO «Электротекс-ИН» оснащаются встроенным графическим пультом управления с интуитивно понятным интерфейсом и полностью русскоязычным меню. Это существенно упрощает настройку оборудования и его диагностику в процессе работы. Для обеспечения полной и качественной диагностики все параметры, характеризующие работу привода, вынесены в отдельное меню, а наиболее важные и постоянно контролируемые параметры (например, ток двигателя, частота вращения и значение давления) могут быть вынесены на экран состояния. Встроенные часы реального времени и энергонезависимая память позволяют вести журнал, в котором автоматически сохраняются до 1000 последних событий. Это облегчает анализ причин возникновения нештатных ситуаций, уменьшает риск ошибки при настройке привода. В результате упрощается мониторинг технологического процесса, повышается его надежность.



Наличие функции:

Преобразователи частоты: Да

Устройства плавного пуска: Да

Дистанционное управление

Все преобразователи частоты и устройства плавного пуска производства OOO «Электротекс-ИН» могут управляться как непосредственно со встроенного пульта управления, так и дистанционно. Для этого не требуется установка дополнительных модулей! Дистанционное управление может осуществляться одним из следующих способов:

• от пульта дистанционного управления по каналу связи RS-485;
• от персонального компьютера или любой внешней системы управления по каналу связи RS-485 с использованием стандартного протокола Modbus;
• от кнопочного поста посредством дискретных входов типа «сухой контакт».

Помимо управления преобразователем частоты или устройством плавного пуска, пульт дистанционного управления, персональный компьютер или внешняя система управления в любой момент времени обеспечивают доступ ко всей информации о работе привода, необходимой для проведения полной и качественной диагностики.



Наличие функции:

Преобразователи частоты: Да

Устройства плавного пуска: Да
