Преобразователи частоты многоуровневые 250кВт-5,6МВт

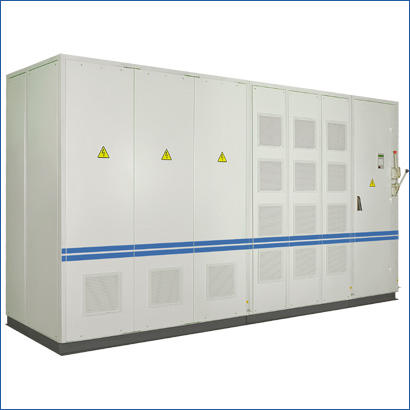

ПЧВМ 1600 кВт

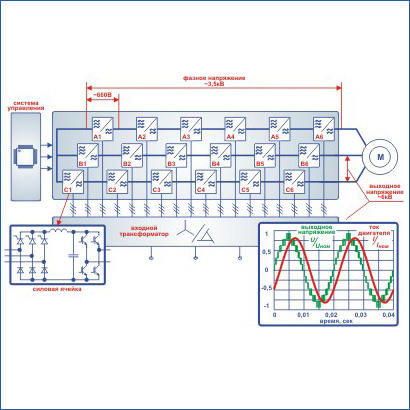

Схема ПЧВМ

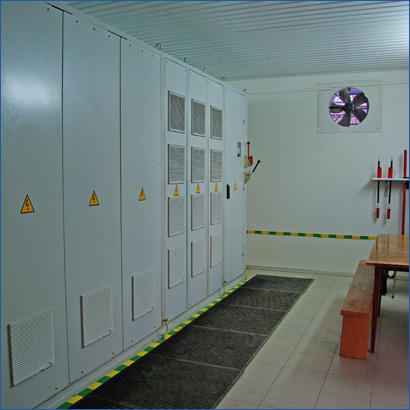

Установка ПЧВМ на объекте
Позвоните,
чтобы подобрать оборудование
  • Отдел продаж

    +7 (4862) 51-03-07
  • Техническая поддержка

    +7 (4862) 51-03-02

Серия (модификация): ЭИН-ПЧВМ

Диапазон мощностей: 250кВт…5,6 МВт

Рабочее напряжение: 3 кВ, 6 кВ, 10 кВ

Гарантийный срок эксплуатации: 2 года

Высокое значение КПД за счет исключения потерь в трансформаторах.

Отличный гармонический состав выходных токов и напряжений без использования синусных фильтров.

Отсутствие ограничений на длину кабеля подключения двигателя.

Возможность каскадного пуска нескольких двигателей.



Преобразователи частоты серии ЭИН-ПЧВМ построены по новейшей схеме многоуровневого преобразования энергии. Конструкция преобразователя частоты серии ПЧВМ использует группу низковольтных ячеек, питаемых от гальванически развязанных источников переменного трехфазного напряжения. Каждая ячейка представляет собой однофазный низковольтный преобразователь частоты. Высокое выходное напряжение получается в результате сложения выходных напряжений ячеек. Использование в конструкции хорошо зарекомендовавших себя диодно-тиристорных и IGBT модулей 17 класса позволило добиться высокой надежности и превосходных массо-габаритных показателей преобразователя.

Области применения

Преимущества

  • высокий коэффициент полезного действия;
  • использование сухого многообмоточного трансформатора с фазовращением позволяет получить эквивалентную 18-пульсную схему выпрямления по отношению к питающей сети, что гарантирует высокий коэффициент мощности и минимальный уровень гармонических составляющих потребляемого из сети тока;
  • высокий коэффициент мощности по отношению к питающей сети позволяющий использовать в качестве источника энергии автономные генераторы, не создавая избыточного запаса по реактивной мощности источника!
  • минимальный уровень гармонических составляющих выходного тока и напряжения без использования синусных фильтров позволяет значительно уменьшить потери в электроприводе и не накладывает ограничения на длину кабеля подключения;
  • задание произвольного закона U/f обеспечивает возможность создания высоких пусковых моментов;
  • сохранение работоспособности привода при глубоких провалах напряжения питающей сети;
  • возможность «подхвата» – автоматического повторного безударного включения преобразователя на вращающийся двигатель;
  • возможность каскадного пуска нескольких двигателей;
  • возможность торможения двигателя постоянным током.

Структура условного обозначения преобразователя (согласно ГОСТ 26284-84):

ПЧВМТТПТхХ50УХЛ4ЭИН
(1)   (2) (3) (4) (5)   (6)   (7)   (8)   (9)   (10)

(1) – Тип изделия: преобразователь частоты высоковольтный многоуровневый

(2) – Род тока на входе: Т - трехфазный

(3) – Род тока на выходе: Т - трехфазный

(4) – Способ охлаждения: П – принудительное

(5) – Вид полупроводниковых элементов силовой схемы: Т - транзисторы

(6) – Значение номинального выходного тока, А

(7) – Значение номинального выходного напряжения, В

(8) – Значение номинальной выходной частоты, Гц

(9) – Климатическое исполнение и категория размещения по ГОСТ 15150

(10) – Код производителя: ЭИН – ООО «Электротекс-ИН»

Состав

В состав преобразователя частоты серии ЭИН-ПЧВМ входят:

  • входной сухой многообмоточный трансформатор;
  • многоуровневый высоковольтный преобразователь частоты;
  • шкаф управления и защиты;
  • пульт дистанционного управления.

Для обеспечения возможности каскадного пуска двигателей и/или переключения работы двигателя на работу от сети (постановка на сеть), ПЧВМ может комплектоваться выходным (моторным) дросселем.



Основные характеристики
Напряжение на входе (UВХ) 3 кВ +10%/-15%, 50 Гц, 3 фазы
6 кВ +10%/-15%, 50 Гц, 3 фазы
10 кВ +10%/-15%, 50 Гц, 3 фазы
Выходное напряжение
  • 3 фазы,
  • диапазон изменения амплитуды: 0…100% UВХ,
  • диапазон изменения частоты основной гармоники: 0,1…120 Гц
Напряжение питания собственных нужд 400 В +10%-15%, 3 фазы, глухозаземленная нейтраль, синхронизация с силовым напряжением не требуется.
встроенный АВР цепей собственных нужд с резервным питанием от аккумуляторной батареи
Тип нагрузки
  • Асинхронные двигатели (стандарт)
  • Синхронные двигатели (опция)
Мощность подключаемого двигателя от 200 кВт до 6300 кВт
Коэффициент мощности на входе не менее 0,95
КПД
  • не менее 0,98 (в номинальном режиме, без учета трансформатора)
  • не менее 0,95 (в номинальном режиме, с учетом трансформатора)
Перегрузочная способность 125% номинального тока в течение 300 с

Условия перегрузки:

  • Периодичность перегрузки не чаще одного раза в 10 минут;
  • Коэффициент мощности нагрузки не менее 0,5;
  • Выходное напряжение не менее 50% номинального входного напряжения.
Коэффициент гармонических искажений тока (THDi) Не более 5%
Силовая ячейка
  • номинальный ток от 25 А до 750 А;
  • ограничение тока заряда конденсаторов;
  • опция: тормозной ключ и тормозной резистор;
  • опция: байпас ячейки
Силовой трансформатор
  • Тип: сухой многообмоточный;
  • Материал обмоток ВВ/ВН: медь
  • Класс изоляции: H (180°С);
  • Тип изоляции: воздушно-барьерная;
  • Дополнительные отпайки на стороне ВВ: -5%, 0, +5%
  • Контроль температуры обмоток: встроенный контроллер, индикатор вынесен на переднюю панель

Вверх

Интерфейс пользователя
Панель управления Сенсорная, диагональ экрана 10,2 дюйма

Язык интерфейса пользователя: русский

Аварийная сигнализация Аварийная световая и звуковая сигнализация (опция)
Пульт дистанционного управления

Дополнительное оборудование

  • Пульт управления с графическим ЖК-дисплеем и полнотекстовым русскоязычным меню;
  • функционал полностью аналогичен встроенному пульту;
  • подключение по интерфейсу RS485
  • удаленность до 300 м

Вверх

Функции управления
Способ управления скалярное управление по характеристике U/f - технология SVPWM
Типы характеристики U/f
  • характеристика пользователя (10 произвольных точек)
Режимы регулирования
  • прямое управление выходной частотой;
  • поддержание заданного значения технологического параметра с использованием встроенного ПИД-регулятора
Источники задания частоты (или параметра для ПИД-регулирования)
  • пульт управления;
  • пульт дистанционного управления;
  • внешние управляющие контроллеры;
  • сигналы на аналоговых входах;
  • сигналы на дискретных входах;
  • встроенные часы реального времени (расписание, график уставки)
Источники команд
  • пульт управления;
  • пульт дистанционного управления;
  • внешние управляющие контроллеры;
  • сигналы на дискретных входах;
  • встроенные часы реального времени (расписание, график уставки)
Характеристика разгона/торможения характеристика пользователя (4 диапазона)
Время разгона/торможения 0…5000 с;

раздельная настройка темпов разгона и торможения

Дополнительные функции торможения
  • торможение постоянным током
  • генераторное торможение (только для конфигурации силовой ячейки со встроенным тормозным резистором);
Пропуск резонансных частот 3 резонансных частоты с настраиваемой шириной зон резонанса
ПИД-регулятор
  • два набора параметров ПИД-регулятора;
  • отображение технологического параметра в реальных единицах (м.в.ст, бар, м3/ч и т.п.)
  • «спящий» режим;
  • настраиваемый источник обратной связи, с возможностью суммирования и вычитания показаний аналоговых входов;
Расписание (работа по часам реального времени)
  • суточное и недельное расписание
  • функции: пуск, останов, изменение задания ПИД-регулятора или выходной частоты в соответствии с заданным графиком
  • сохранение заданного режима после отключений питания любой продолжительности
Каскадное многодвигательное управление
  • функция синхронного перевода двигателя на сеть (требуется наличие выходного токоограничивающего реактора);
  • коммутационная аппаратура может входит в комплект поставки
  • управление коммутацией от внешнего контроллера
Дополнительно
  • ограничение минимальной и максимальной частоты;
  • реверс направления вращения двигателя;
  • оценка количества потребляемой энергии;
  • счетчик времени работы преобразователя;
  • 2 набора настроек преобразователя
  • защита паролем от несанкционированного изменения настроек.

Вверх

Функции защиты и диагностики
Защиты и аварии (питающая сеть)
  • от кратковременного превышения входного напряжения более чем на 10% от номинального;
  • от исчезновения или недопустимого снижения входного напряжения более чем на 15% от номинального;
  • от дисбаланса фаз входного напряжения;
  • от обрыва одной или нескольких фаз входного напряжения
Защиты и аварии (внутренние цепи)
  • перегрев силового трансформатора
  • потеря связи с силовой ячейкой
  • неисправности силовой ячейки (перегрев, IGBT, перенапряжение и пр.)
  • потеря связи с панелью оператора
  • неисправности во внутренних цепях ПЧВМ
Защиты и аварии (двигатель)
  • частотное токоограничение;
  • максимально-токовая защита;
  • времятоковая (тепловая) защита двигателя (I2t);
  • предотвращение обратного вращения;
  • от недопустимого снижения нагрузки двигателя;
  • межфазное короткое замыкание и однофазное замыкание на землю на выходе преобразователя;
  • дисбаланс выходного тока и обрыв фазы двигателя
Защиты и аварии (АСУ ТП)
  • обрыв датчика обратной связи для ПИД-регулятора;
  • потеря связи RS485;
  • доступны входы подключения сигналов внешней аварии (от АСУ ТП)
Диагностика журнал работы преобразователя (не менее 100 записей с сохранением в энергонезависимой памяти с привязкой к часам реального времени)
режим низковольтного тестирования (0,4кВ, 3 фазы) для возможности проверки функционирования привода во время пусконаладочных и ремонтных работ
ведение трендов медленно меняющихся сигналов (действующие значения токов, напряжений, скорости вращения и т.п.) с выгрузкой на внешний носитель)
Автоматический перезапуск
  • отключаемый;
  • до 99 попыток перезапуска с настраиваемой паузой перед повторным пуском;
  • «подхват» – безударное включение на вращающийся двигатель с поиском скорости вращения

Вверх

Входы и выходы
Аналоговые входы 2 входа (конфигурируемые, 0(4)÷20 мА или 0÷10 В) с индивидуальной гальванической развязкой и программируемыми функциями.

Характеристики входов:

  • 0(4)÷20 мА (RВХ=220 Ом, макс. неразрушающий ток 30 мА);
  • 0÷10 В (RВХ=21 кОм, макс. неразрушающее напряжение 24 В)
Аналоговые выходы 3 выхода 4÷20мА (с внешним питанием) с индивидуальной гальванической развязкой и программируемыми функциями.
Дискретные входы 8 программируемых дискретных входов (беспотенциальные, типа «сухой контакт») с групповой гальванической развязкой и программируемыми функциями.
Релейные выходы 3 программируемых выхода (~250 VAC, 3 A или 30 VDC, 3 A) с нормально замкнутыми и нормально разомкнутыми контактами
Интерфейс связи
  • RS-485 c гальванической развязкой (протокол передачи данных ModBus ASCII, ModBus RTU)
  • Ethetnet (протокол связи Modbus TCP)
Встроенные источники питания Защищенные от коротких замыканий и перегрузок:
  • 1 источник 10 В ±5%, макс. ток 10 мА;
  • 1 источник 24 В ±10%, макс. ток 60 мА

Вверх

Конструкция
Тип охлаждения Воздушное принудительное

Питание вентиляторов охлаждения осуществляется от встроенной обмотки силового трансформатора)

Способ обслуживания
  • Одностороннее обслуживание (ном. ток ячейки до 250 А)
  • Двустороннее обслуживание (ном.ток ячейки более 250А)
Степень защиты оболочки IP20

IP31

Цвета, используемые для внешних панелей RAL7035, RAL7046

Вверх

Показатели надежности
Средняя наработка на отказ не менее 20 000 часов
Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию, но не более 3,5 лет с момента отгрузки

Вверх

Габаритные и установочные размеры

Конструктивно преобразователи частоты серии ЭИН-ПЧВМ выполнены в виде функционально связанных напольных шкафов двухстороннего обслуживания, со степенью защиты оболочки IP20.

Преобразователи частоты серии ЭИН-ПЧВМ имеют климатическое исполнение УХЛ4 (для установки в отапливаемых помещениях). По согласованию с заказчиком возможно изготовление изотермического модуля со встроенными системами освещения и автоматического поддержания температуры (для обеспечения климатического исполнения У1).

МодельНом.ток, АМощность двигателя кВт*Полная мощность, кВАГабаритные размеры (ШхГхВ, мм)
ПЧВМ-03А-3030-50А-Я3-ТМ-1С-*Л/*Л-IP31-УХЛ4 50 200 247 2785х1315х2451
ПЧВМ-03А-3030-63А-Я3-ТМ-1С-*Л/*Л-IP31-УХЛ4 63 250 327
ПЧВМ-03А-3030-80А-Я3-ТМ-1С-*Л/*Л-IP31-УХЛ4 80 315 415 3220х1315х2451
ПЧВМ-03А-3030-100А-Я3-ТМ-1С-*Л/*Л-IP31-УХЛ4 100 400 524
ПЧВМ-03А-3030-125А-Я3-ТМ-1С-*Л/*Л-IP31-УХЛ4 125 500 649
ПЧВМ-03А-3030-160А-Я3-ТМ-1С-*Л/*П-IP31-УХЛ4 160 630 830 4260х1315х2675
ПЧВМ-03А-3030-200А-Я3-ТМ-1С-*Л/*П-IP31-УХЛ4 200 800 1038
ПЧВМ-03А-3030-250А-Я3-ТМ-1С-*Л/*П-IP31-УХЛ4 250 1000 1246
ПЧВМ-03А-3030-315А-Я3-ТМ-2С-*Л/*П-IP31-УХЛ4 315 1250 1635 4825х1600х2675
ПЧВМ-03А-3030-400А-Я3-ТМ-2С-*Л/*П-IP31-УХЛ4 400 1600 2076 5610х1600х3145
ПЧВМ-03А-3030-500А-Я3-ТМ-2С-*Л/*П-IP31-УХЛ4 500 2000 2595
МодельНом.ток, АМощность двигателя кВт*Полная мощность, кВАГабаритные размеры (ШхГхВ, мм)
ПЧВМ-03А-6060-31,5А-Я5-ТМ-1С-*Л/*Л-IP31-УХЛ4 31,5 250 327 3255х1315х2275
ПЧВМ-03А-6060-40А-Я5-ТМ-1С-*Л/*Л-IP31-УХЛ4 40 315 415 3610х1315х2451
ПЧВМ-03А-6060-50А-Я5-ТМ-1С-*Л/*Л-IP31-УХЛ4 50 400 524
ПЧВМ-03А-6060-63А-Я5-ТМ-1С-*Л/*Л-IP31-УХЛ4 63 500 649
ПЧВМ-03А-6060-80А-Я5-ТМ-1С-*Л/*Л-IP31-УХЛ4 80 630 830
ПЧВМ-03А-6060-100А-Я5-ТМ-1С-*Л/*П-IP31-УХЛ4 100 800 1038 4475х1315х2451
ПЧВМ-03А-6060-125А-Я5-ТМ-1С-*Л/*П-IP31-УХЛ4 125 1000 1298
ПЧВМ-03А-6060-160А-Я5-ТМ-1С-*Л/*П-IP31-УХЛ4 150 1250 1661
ПЧВМ-03А-6060-200А-Я5-ТМ-1С-*Л/*П-IP31-УХЛ4 200 1600 2076 4695х1315х2675
ПЧВМ-03А-6060-250А-Я5-ТМ-1С-*Л/*П-IP31-УХЛ4 250 2000 2595
МодельНом.ток, АМощность двигателя кВт*Полная мощность, кВАГабаритные размеры (ШхГхВ, мм)
ПЧВМ-03А-6066-31,5А-Я6-ТМ-1С-*Л/*Л-IP31-УХЛ4 31,5 250 327 3460х1315х2275
ПЧВМ-03А-6066-40А-Я6-ТМ-1С-*Л/*Л-IP31-УХЛ4 40 315 415 3835х1315х2451
ПЧВМ-03А-6066-50А-Я6-ТМ-1С-*Л/*Л-IP31-УХЛ4 50 400 524
ПЧВМ-03А-6066-63А-Я6-ТМ-1С-*Л/*Л-IP31-УХЛ4 63 500 649
ПЧВМ-03А-6066-80А-Я6-ТМ-1С-*Л/*Л-IP31-УХЛ4 80 630 830
ПЧВМ-03А-6066-100А-Я6-ТМ-1С-*Л/*П-IP31-УХЛ4 100 800 1038 4795х1315х2451
ПЧВМ-03А-6066-125А-Я6-ТМ-1С-*Л/*П-IP31-УХЛ4 125 1000 1298
ПЧВМ-03А-6066-160А-Я6-ТМ-1С-*Л/*П-IP31-УХЛ4 160 1250 1661
ПЧВМ-03А-6066-200А-Я6-ТМ-1С-*Л/*П-IP31-УХЛ4 200 1600 2076 5040х1315х2675
ПЧВМ-03А-6066-250А-Я6-ТМ-1С-*Л/*П-IP31-УХЛ4 250 2000 2595
ПЧВМ-03А-6066-315А-Я6-ТМ-1С-*Л/*П-IP31-УХЛ4 315 2500 3270 7030х1315х2675
ПЧВМ-03А-6066-400А-Я6-ТМ-2С-*Л/*П-IP31-УХЛ4 400 3150 4152 7630х1600х2866
ПЧВМ-03А-6066-440А-Я6-ТМ-2С-*Л/*П-IP31-УХЛ4 440 3550 4567 7930х1600х3145
ПЧВМ-03А-6066-500А-Я6-ТМ-2С-*Л/*П-IP31-УХЛ4 500 4000 5190 8650х1600х3145
ПЧВМ-03А-6066-550А-Я6-ТМ-2С-*Л/*П-IP31-УХЛ4 550 4500 5709 9200х1600х3145
ПЧВМ-03А-6066-600А-Я6-ТМ-2С-*Л/*П-IP31-УХЛ4 600 5000 6300
МодельНом.ток, АМощность двигателя кВт*Полная мощность, кВАГабаритные размеры (ШхГхВ, мм)
ПЧВМ-03А-1010-25А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 25 315 415 4655х1315х2275
ПЧВМ-03А-1010-31,5А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 31,5 400 524
ПЧВМ-03А-1010-40А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 40 500 649 4815х1315х2451
ПЧВМ-03А-1010-50А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 50 630 830
ПЧВМ-03А-1010-63А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 63 800 1038 5015х1315х2451
ПЧВМ-03А-1010-80А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 80 1000 1298
ПЧВМ-03А-1010-100А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 100 1250 1661 5590х1315х2866
ПЧВМ-03А-1010-125А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 125 1600 2076
ПЧВМ-03А-1010-160А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 160 2000 2595
ПЧВМ-03А-1010-200А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 200 2500 3270 6760х1315х2866
ПЧВМ-03А-1010-250А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 250 3150 4152
ПЧВМ-03А-1010-280А-Я8-ТМ-1С-*Л/*П-IP31-УХЛ4 280 3550 4567
ПЧВМ-03А-1010-315А-Я8-ТМ-2С-*Л/*П-IP31-УХЛ4 315 4000 5190 8320х1600х2866
ПЧВМ-03А-1010-400А-Я8-ТМ-2С-*Л/*П-IP31-УХЛ4 400 5000 6920 11990х1600х3145
ПЧВМ-03А-1010-455А-Я8-ТМ-2С-*Л/*П-IP31-УХЛ4 455 6300 7892
МодельНом.ток, АМощность двигателя кВт*Полная мощность, кВАГабаритные размеры (ШхГхВ, мм)
ПЧВМ-03А-1011-25А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 25 315 415 4895х1315х2275
ПЧВМ-03А-1011-31,5А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 31,5 400 524
ПЧВМ-03А-1011-40А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 40 500 649
ПЧВМ-03А-1011-50А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 50 630 830 5275х1315х2451
ПЧВМ-03А-1011-63А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 63 800 1038
ПЧВМ-03А-1011-80А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 80 1000 1298
ПЧВМ-03А-1011-100А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 100 1250 1661 6060х1315х2451
ПЧВМ-03А-1011-125А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 125 1600 2076
ПЧВМ-03А-1011-160А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 160 2000 2595
ПЧВМ-03А-1011-200А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 200 2500 3270 7085х1315х2866
ПЧВМ-03А-1011-250А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 250 3150 4152
ПЧВМ-03А-1011-280А-Я9-ТМ-1С-*Л/*П-IP31-УХЛ4 280 3550 4567
ПЧВМ-03А-1011-315А-Я9-ТМ-2С-*Л/*П-IP31-УХЛ4 315 4000 5190 8820х1600х2866
ПЧВМ-03А-1011-400А-Я9-ТМ-2С-*Л/*П-IP31-УХЛ4 400 5000 6920 11550х1600х3145
ПЧВМ-03А-1011-455А-Я9-ТМ-2С-*Л/*П-IP31-УХЛ4 455 6300 7892 12720х1600х3145

Вверх

Сертификаты

НаименованиеФорматСсылка на файл
Декларация соответствия ПЧВМ pdf Декларация соответствия ПЧВМ 2024.pdf
Сертификат соответствия ПЧВМ pdf Сертификат соответствия ПЧВМ 2024.pdf

Страница в стадии наполнения

Заполните опросный лист онлайн или скачайте его в виде файла

Информация о заказчике

Описание объекта (необязательные поля):

Синхронный
Асинхронный
да
нет
да
нет
да
нет
иное
да
нет
да
нет
да
нет
да
нет
от °С до °С
да
нет

Наша поддержка —

от консультации до эксплуатации
  • Подбор оборудования
    • Вы звоните или оставляете заявку на сайте и описываете необходимое оборудование или решаемую технологическую задачу.
    • Мы подбираем для вас оптимальное решение, даем рекомендации по размещению оборудования на объекте.
  • Монтаж и наладка
  • Обучение персонала
    • Мы обучаем Ваших специалистов грамотной эксплуатации оборудования. Обучение возможно как при проведении пуско-наладочных работ (краткий курс обучения), так и на заводе-изготовителе (полный курс обучения).
  • Сервисное обслуживание
Отправьте заявку,

и мы перезвоним вам

Вы отправили опросный лист
В ближайшее время наш менеджер свяжется с вами
Спасибо за заявку
В ближайшее время наш менеджер свяжется с вами
